產品概述

礦用采煤機塵源跟蹤灑水降塵系統，可以在移架、放頂煤時實現自動噴霧降塵，還可隨采煤機工作移動過程中控制相應支架噴灑點噴霧，在采煤機下風端形成數條隨采煤機移動的水幕。配置主控制器，可設置、顯示采煤及移架參數，具有IEEE802.3以太網通信功能，10/100M網絡通信接口。本系統配有上位機軟件，實時檢測采煤機運行狀態，采用數據庫實時存儲，具有歷史查詢功能。綜采工作面自動噴霧降塵系統有效降低粉塵的濃度和阻擋粉塵擴散，由于噴灑點的位置及噴霧量可合理設置從而達到用較少水量實現理想的除塵效果。

功能特點

●　隨采煤機聯動定點噴霧降塵

當煤機割煤移動過程中，裝在煤機上的紅外位置傳感器可根據移動方向和位置，向控制器發射信號?？刂破鞲鶕?jù)這些信號，計算出水幕的位置，控制相應的電動閥，在采煤機的下風端形成數條水幕隨采煤機移動，同時打開水幕的條數（n=1-5）、噴灑時間(d3=6s-600s)。

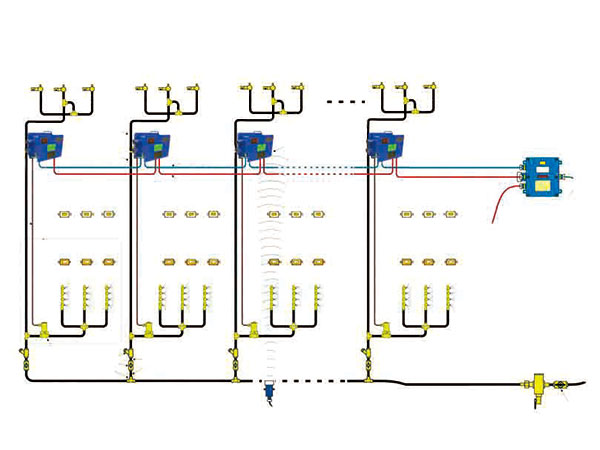

系統通訊、控制電纜及水管、水閥、過濾器等裝置連接示意圖

●　移架自動噴霧除塵

當移架時，操作液壓手柄，裝在手柄上的磁控發射器工作，向控制器發射無線觸發信號，控制器收到經過編碼的信號后，控制移動作業支架下風端水幕打開，延時噴灑降塵。

●　放頂煤自動噴霧除塵

當放頂煤時，操作液壓手柄，裝在手柄上的磁控發射器工作，向控制器發射無線觸發信號，控制器收到經過編碼的信號后，控制放頂煤作業支架下風端水幕打開，延時噴灑降塵。

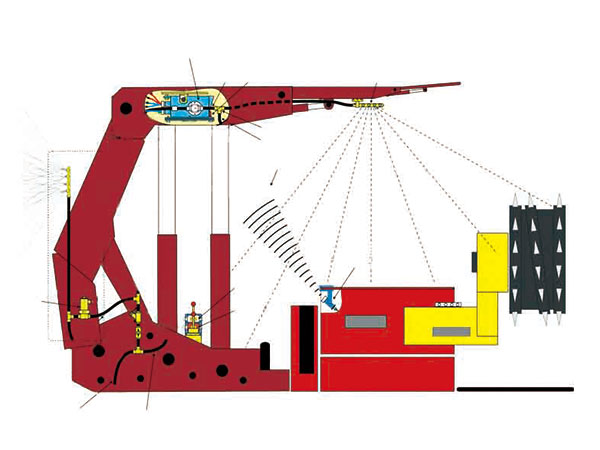

ZSCY127 礦用采煤機塵源跟蹤灑水降塵系統連接示意圖

技術參數

額定電壓 AC127V（+15%～-20%），50HZ；

待機功耗 每道裝置≤3W

適用水壓 0.2～8MPa，采用電動球閥

定位形式 紅外線定位傳感，精度偏差≤5組支架

紅外發射 距離>=10米

面板顯示 液晶顯示

顯示內容 時鐘、當前移架、放頂煤、煤機掃描噴霧狀態

架間通訊方式 無線射頻信號或485通訊
